Трактор є основним джерелом потужності в сільськогосподарському виробництві. Якщо виникає несправність при запуску, це безпосередньо впливає на агротехнічні терміни та ефективність роботи. Ця стаття, спираючись на офіційні ремонтні матеріали Weichai LOVOL, систематично описує кроки з усунення типових несправностей при запуску трактора, таких як відсутність реакції стартера або його слабка робота, допомагаючи механізаторам швидко визначити проблему та ефективно її усунути.
1. Сценарій несправності 1: Стартер не реагує при повороті ключа запалювання
Якщо після повороту ключа в положення "запуск" стартер не подає жодних ознак роботи, першим кроком необхідно визначити, чи нормально працює блок керування двигуном (ECU). Це є основою для подальшого діагностування.
1. Як визначити, що ECU працює нормально?
Виконання будь-якої з наведених нижче умов дозволяє попередньо зробити висновок, що ECU працює:
- Нормальна самодіагностика приладової панелі: при подачі живлення індикатор несправності двигуна загоряється, проходить самодіагностику, а потім гасне.
- Нормальна робота приладів з шиною CAN: коректно відображаються лічильник мото-годин, модель двигуна, можливість перемикання робочих режимів, рівень сечовини тощо.
- Можливість зчитування кодів несправностей: діагностичне обладнання може зчитувати коди несправностей (навіть відсутність кодів свідчить про нормальну комунікацію).
- Нормальна робота головного реле живлення ECU (для моделей з цією опцією): чутно чітке клацання спрацювання реле, живлення стабільне.
2. Якщо ECU не працює: перевірка живлення та електропроводки
Коли ECU не реагує, основна увага приділяється перевірці запобіжників живлення та проводки:
Кроки перевірки:

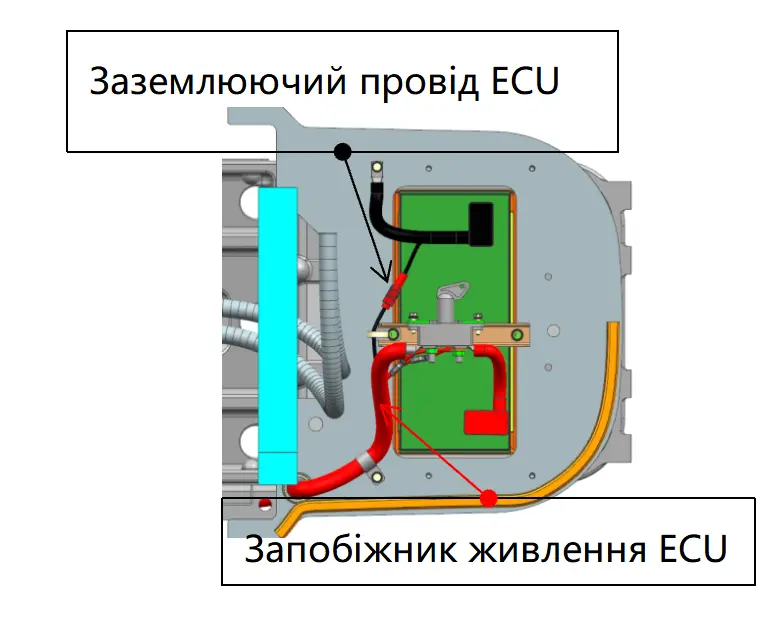

- Перевірте запобіжник живлення ECU: знайдіть запобіжник живлення ECU на струм понад 20A поблизу акумулятора (зверніть увагу, не переплутайте з 15A запобіжником аварійної сигналізації). Якщо він перегорів, за допомогою мультиметра знайдіть місце короткого замикання в ланцюзі, звертаючи особливу увагу на ділянки джгута проводів, де можливе потертості, перетискання або термічне пошкодження від високої температури.
- Перевірте провід маси ECU: за допомогою мультиметра перевірте цілісність проводу маси, переконайтеся, що з'єднувачі зафіксовані надійно, немає окислення чи ослаблення контакту.
- Перевірте запобіжник живлення допоміжного обладнання: якщо перегорів 10A запобіжник "живлення допоміжного обладнання" на блоці запобіжників, необхідно перевірити відповідний ланцюг на наявність короткого замикання.
- Виміряйте напругу на клемах ECU: за допомогою мультиметра перевірте цілісність проводів живлення ECU, маси та напруги в положенні ключа "ON", щоб виключити обрив ланцюга.
- Спеціальна перевірка для моделей з реле: для моделей, оснащених головним реле живлення ECU, необхідно перевірити цілісність ланцюга реле.
2. Сценарій несправності 2: ECU працює нормально, але стартер все одно не реагує
Якщо підтверджено, що ECU працює нормально, місце несправності, як правило, знаходиться в ланцюзі керування запуском. Основна увага приділяється перевірці датчика нейтрального положення, замка запалювання та тягового реле стартера.
Кроки перевірки:

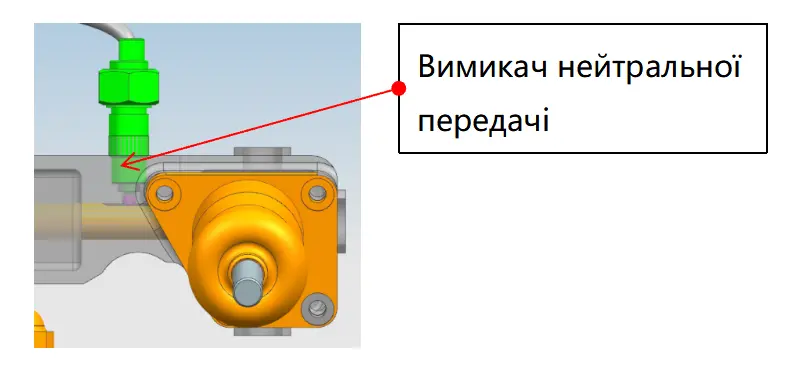

- Перевірка датчика нейтрального положення: закоротите з'єднувач джгута проводів з датчиком нейтрального положення. Якщо несправність усунена, проблема в датчику. Перевірте, чи повністю виступають контакти датчика в нейтральному положенні. Якщо є обрив або заклинювання контактів, датчик необхідно замінити

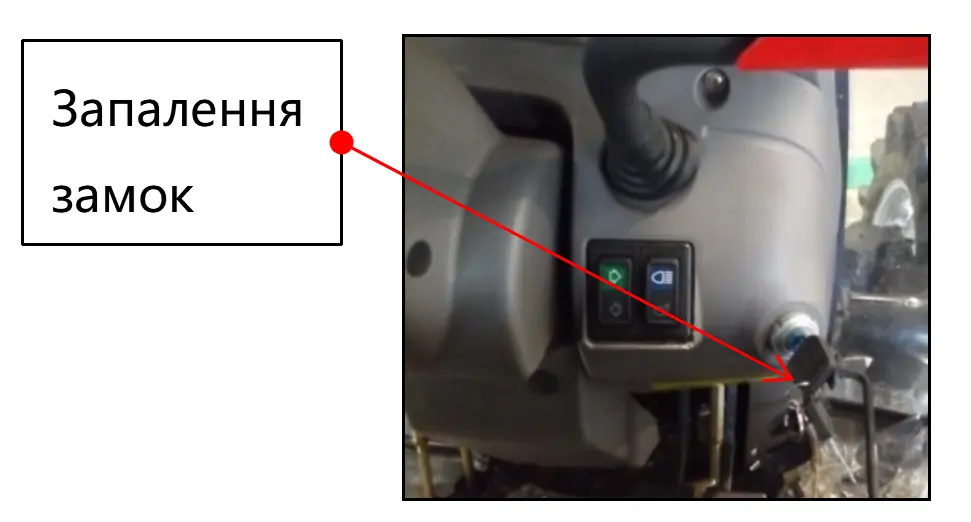

- Перевірка положення "ST" замка запалювання: за допомогою мультиметра перевірте справність контакту в положенні запуску (ST) замка запалювання. Якщо він не працює, замініть замок запалювання.

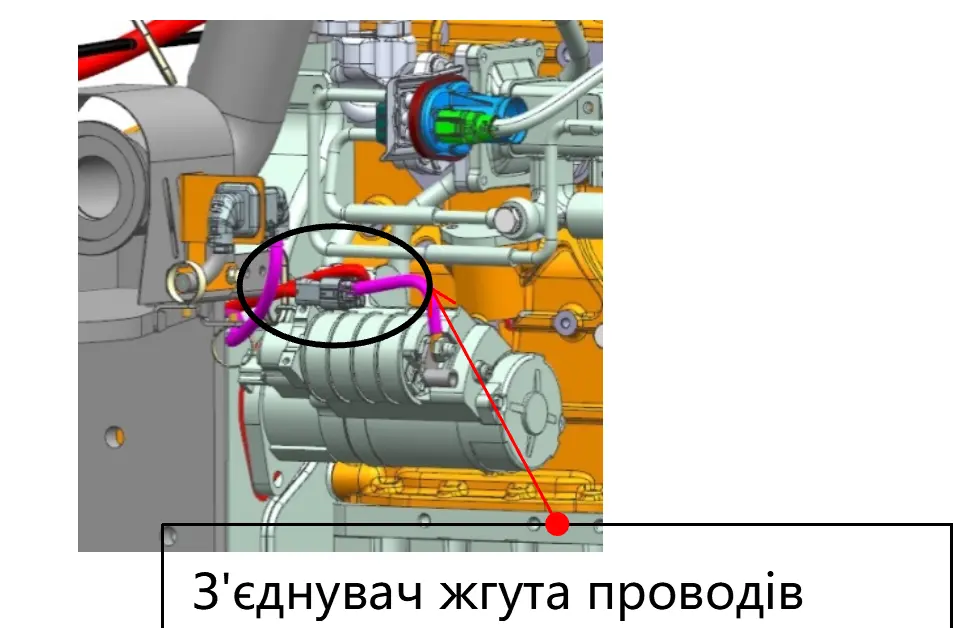

- Перевірка з'єднань джгута проводів: перевірте цілісність з'єднань джгута проводів між положенням "ST" замка запалювання, датчиком нейтрального положення та ECU, щоб виключити обрив ланцюга.
- Перевірка тягового реле стартера: перевірте цілісність ланцюга між котушкою керування тягового реле та ECU, а також між силовими контактами реле та акумулятором. У разі виявлення обриву відновіть з'єднання.
3. Сценарій несправності 3: Стартер працює слабко при повороті ключа запалювання
Повільне та слабке обертання стартера зазвичай спричинене недостатнім живленням або спробою запуску під навантаженням. Перевірку необхідно проводити за трьома напрямками: джерело живлення, навантаження та з'єднання.
Аналіз явища: розряджений акумулятор, поганий контакт у ланцюгах або спроба запуску при не вимкненому робочому обладнанні (наявність навантаження) призводять до недостатньої вихідної потужності стартера.
Кроки перевірки:
Перевірка заряду акумулятора:
- Перевірте колір індикатора на акумуляторі: зелений = заряд достатній, чорний = потребує заряджання, сіро-білий = потребує заміни.
- За допомогою мультиметра виміряйте напругу на клемах, вона повинна бути не нижче 12 В.
Перевірка відсутності навантаження: переконайтеся, що важіль перемикання передач, важіль керування гідравлікою, вал відбору потужності (PTO) тощо знаходяться в нейтральному положенні, щоб уникнути додаткового опору при запуску.
Перевірка клем та маси:- Перевірте надійність з'єднання проводів живлення акумулятора з клемами акумулятора та стартера, відсутність ослаблення та окислення.
- Перевірте стан контакту проводу маси з акумулятором та точкою заземлення на двигуні, за потреби зачистіть від іржі.
Перевірка самого стартера: зачистіть місця з'єднання клем стартера та його посадкової поверхні з двигуном для забезпечення гарного електричного контакту.
4. Підсумок щодо ремонту та обслуговування
Усунення несправностей при запуску трактора слід виконувати за принципом "спочатку основне, потім другорядне; спочатку живлення, потім керування":
- Спочатку визначте, чи працює ECU, щоб звузити коло пошуку несправності.
- Потім, залежно від стану ECU, перевіряйте або ланцюги живлення, або ланцюги керування запуском.
- При слабкій роботі стартера в першу чергу перевіряйте акумулятор та наявність навантаження, а потім – якість контактів у ланцюгах.
Правильна діагностика несправностей дозволяє не лише швидко відремонтувати техніку, але й уникнути зайвих витрат на необґрунтовану заміну компонентів. Рекомендується механізаторам перед початком щоденних робіт перевіряти стан акумулятора та з'єднання проводів, щоб запобігти проблемам із запуском та забезпечити ефективну роботу в напружений період польових робіт.
