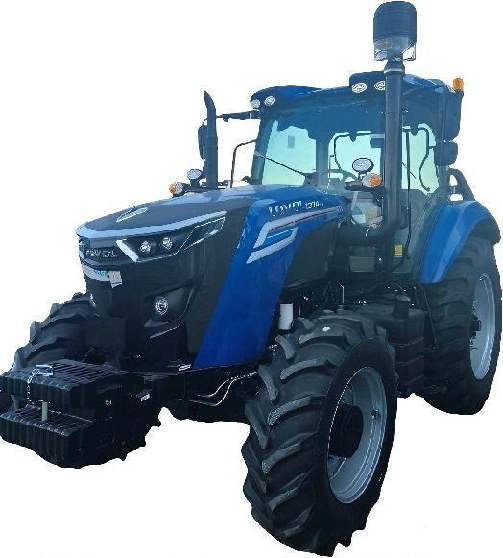

Планування тягПланування тягача платформи M5000 – TX1304

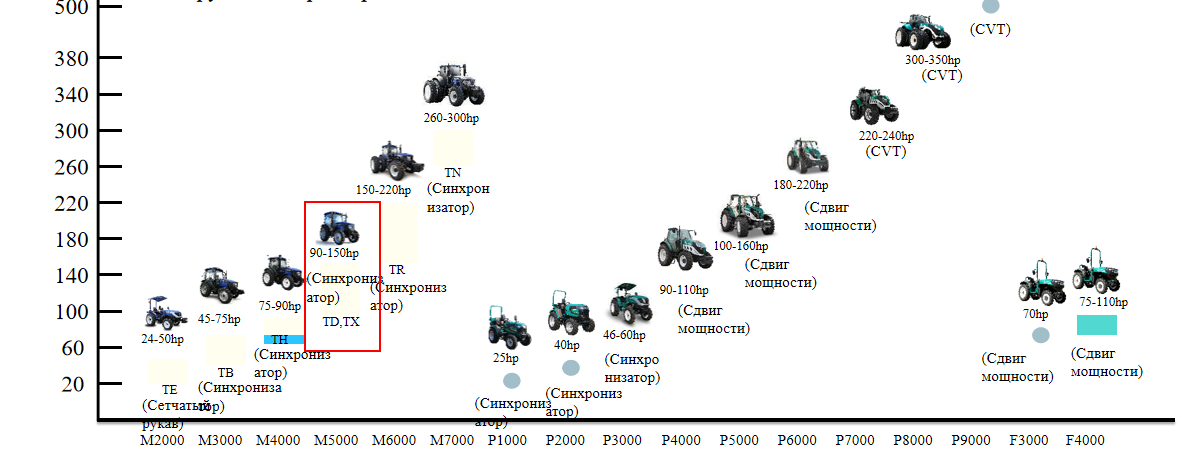

Наразі портфоліо тракторів Lovol включає три сімейства: M, P та F, потужністю від 20 до 300 кінських сил, що охоплюють різні технічні аспекти, такі як втулки зчеплення, синхронізатори, перемикання передач під навантаженням та безступінчасту трансмісію.
1：TX1304 – 130 кінських сил
Двигун
Двигун: Weichai WP7H
Робочий об'єм (л): 6.8
Номінальна частота обертання (об/хв): 2200
Номінальна потужність (к.с.): 130 кВт
Екологічний стандарт: Євро-3A
Система доочищення вихлопних газів: зовнішній глушник
Максимальний крутний момент (Н·м): 615 Н·м
Допоміжне обладнання
Система впуску: турбонаддув з проміжним охолодженням
Паливний бак (л): 280
Система трансмісії
Трансмісія: 16+16
Тип трансмісії: синхронна човникова
Швидкість (км/год): 2.45~38.39
Спосіб керування ВВП/Швидкість (об/хв): механічний, 540/1000
Конструкція переднього мосту (для заливних/сухих полів): для сухих полів
Спосіб керування повним приводом: механічний
Спосіб керування диференціалом: механічний
Максимальний розмір шин: 18.4-38
Гідравлічна система
Гідравлічна система: незалежна подача масла
Підйомник
Тип керування підйомником: обмеження висоти під високим тиском
Триточкове начіпне пристрій: Категорія III
Підйомна сила на відстані 610 мм (кг): 3000
Підйомна сила в точці начіпу (кг): 3600
Багатопортовий клапан
Тип багатопортового клапана: механічний
Кількість портів: 3, із плаваючим положенням (один з позиціонуванням)
Гідравлічна продуктивність (л/хв): 72
Стабільна витрата гідрорідини (л/хв): 0~50
Тиск у системі (бар): 17.5

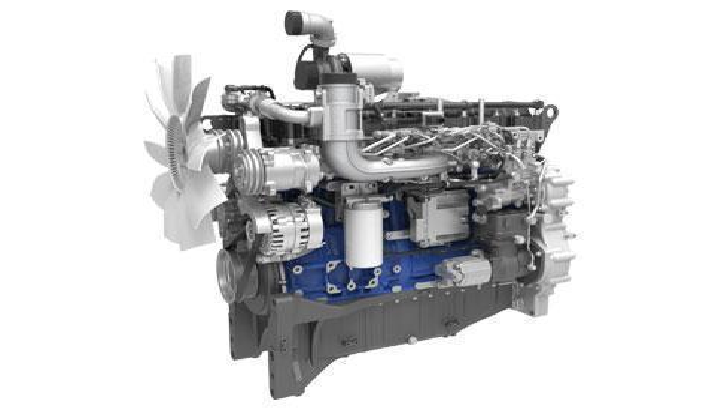

2：TX1304 – Двигун дизельний Weichai WP7H
Опис продукту
Огляд: Оновлення з 6.75 л WP6 до 6.8 л, сімейний дизайн, чотирьохклапанна конструкція, підвищення потужності та економічності, висока сумісність; потужність охоплює 114-186 кВт, відповідає вимогам щодо викидів (непарні норми), підходить для тракторів потужністю 140-220 к.с.
Номінальна потужність:
Мінімальна потужність: 114 кВт
Максимальна потужність: 186 кВт
Максимальний крутний момент: 1050/1600 Н·м / об/хв
Стандарти викидів: з урахуванням досвіду розробки дорожнього стандарту VI, розроблені спеціальні стратегії для тракторів, подовжений цикл регенерації, можливість оновлення до стандарту V для позашляховиків та Stage-V, тривалий життєвий цикл.
3：TX1304 – Трансмісія
Кількість передач/міжосьова відстань: 16+16 човникових / 118
Тип передачі: синхронна човникова
Швидкість (км/год): 2.45~38.39
Спосіб керування ВВП/частота обертання (об/хв): механічний, 540/1000
Спосіб перемикання передач: синхронізатор головної коробки передач, синхронізатор шатунного типу
Максимальна встановлювана шина: 18.4-38

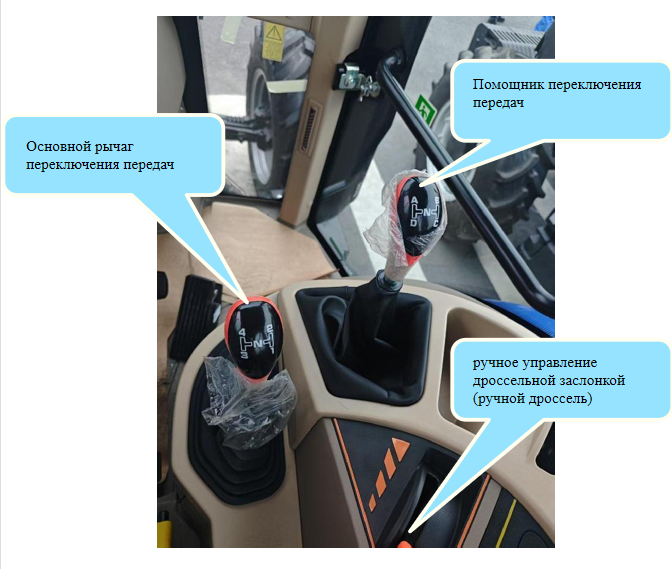

4：TX1304 – Трансмісія – Теоретична швидкість трактора
Основний важіль перемикання передач
Помічник перемикання передач
Ручне керування дросельною заслінкою (ручний "газ")
5：TX1304 – Гідравлічна система
Гідравлічна система: незалежне використання масла
Підйомник
Форма керування підйомником: обмеження висоти під високим тиском
Багатопортовий клапан
Форма багатопортового клапана: механічна
Кількість каналів багатопортового клапана: 3 канали, із плаваючим положенням (один канал з позиціонуванням)
Гідравлічна витрата (л/хв): 72
Стабільна витрата рідини (л/хв): 0~50
Тиск у системі (бар): 17.5

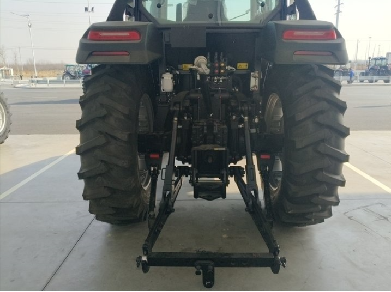

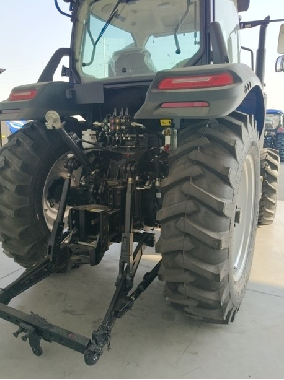

6：TX1304 – Задня навіска та тяговий пристрій
Навіска: триточкова навіска (із підшипниками другого типу).
Причіп: качаюча тяга / тягова пластина.
Тяговий гак: регульований за висотою.
Форма керування підйомником: обмеження висоти під тиском.
Тип триточкової навіски: Категорія III.
Підйомна сила на відстані 610 мм (кг): 3000.
Підйомна сила в точці начіпу (кг): 3600.

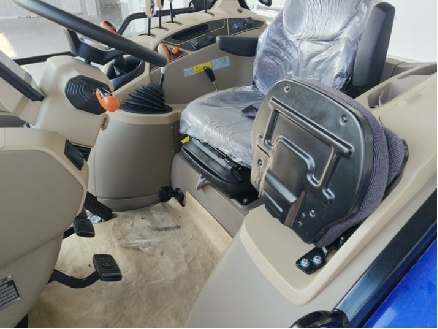

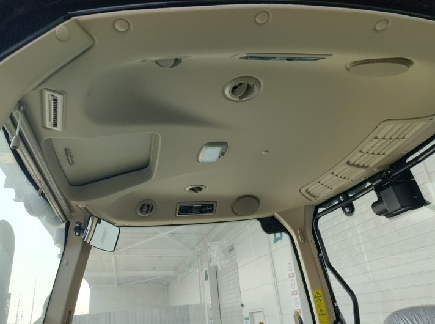

7：TX1304 – Кабіна водія
Нова кабіна четвертого покоління.
Система кондиціювання повітря.
Шкіряні сидіння з підлокітниками та додатковим сидінням.
З кількома світлодіодними робочими ліхтарями.
Камера заднього виду.
Додані індикатор швидкості, задній номерний знак та габаритні вогні.
З рідкокристалічними приладами.
8：TX1304 – Кабіна водія (продовження)
Покращений рівень шумоізоляції, 84 децибели.
Покращена ергономічна конструкція.
Покращена система фільтрації повітря для кабіни.
Панель приладів – оновлений повністю цифровий дисплей приладів зі збільшеним терміном служби, рідкокристалічний дисплей може безпосередньо відображати попереджувальні сигнали, пов'язані з несправностями.
Оновлений дизайн капота, LOVOL з найновішим чотирисмуговим капотом.
Змінний діапазон швидкостей, допоміжна коробка передач для точної настройки – їх поєднання забезпечує безліч робочих швидкостей, що точно відповідають різним сільгоспопераціям.
Нова кабіна четвертого покоління: кабіна з чотирма стійками забезпечує кращий огляд, розкішний салон і комфортні умови водіння; покращена герметичність кабіни та система кондиціювання, що забезпечує швидше охолодження; додані шумоізоляційні матеріали, що робить салон тихішим та зменшує вібрацію; проведено численні ергономічні оптимізації для більш легкого та зручного керування.
9：TX1304 – Керуючий механізм

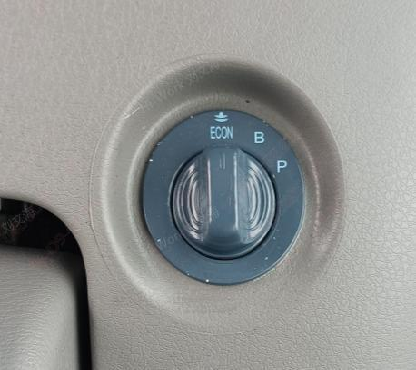

З багатофункціональним криволінійним перемикачем:
ECON – без навантаження, B – середнє навантаження, P – велике навантаження. Перемикання можливе під час руху залежно від навантаження трактора, що дозволяє економити паливо та знижувати експлуатаційні витрати.

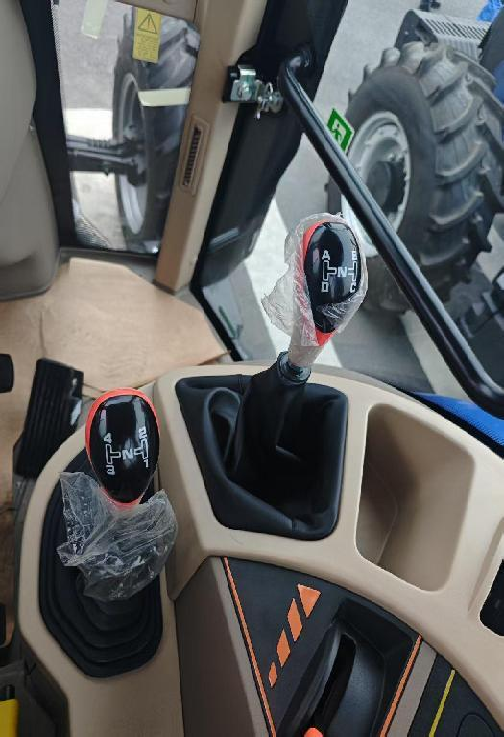

Шатунний важіль перемикання передач:
Пряме та швидке перемикання вперед-назад спрощує процес, підвищуючи ефективність роботи; спільна технологія синхронізатора забезпечує легке та плавне перемикання передач; оптимізована конструкція гарантує чіткість, надійність та довгий термін служби.

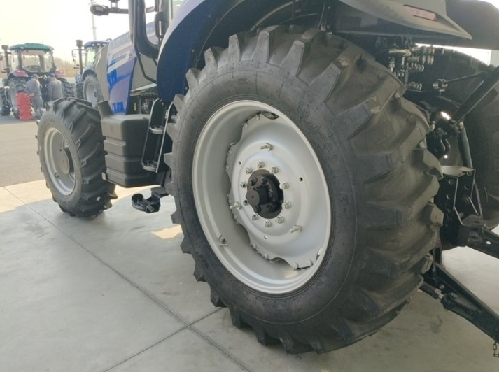

10：TX1304 – Шини
1. Основна перевага: безступінчате регулювання задньої колії, багатофункціональність однієї машини
1.1. Підвищення універсальності: задню колію можна безступінчато регулювати в діапазонах 14.9-26 та 18.4-38 без заміни компонентів. Це означає, що один трактор може швидко адаптуватися до вимог міжряддя для різних культур (наприклад, кукурудзи, пшениці, бавовнику), ідеально підходячи для безлічі агротехнологій, забезпечуючи роботу з різними типами культур та значно розширюючи сферу застосування.
2. Професійний підбір: три максимальні варіанти, підкорення будь-якої місцевості
2.1. Надаються три варіанти найвищих специфікацій – 18.4-38, 18.4R38 та 23.1-30, що дає користувачам широкий вибір.
2.2. Серія 18.4 (стандартна та радіальна R-типу) орієнтована на забезпечення потужної тяги та надійності на звичайних сухих полях; тоді як надширокі шини 23.1-30 спеціально розроблені для м'яких поверхонь, таких як рисові поля та бруд, з великою площею контакту, високою стійкістю до занурення та чудовою прохідністю, що забезпечує повну адаптацію до сухих та вологих ділянок.
3. Якість та постачання: гарантія чотирьох великих брендів, надійно та зручно
3.1. Стандартні шини постачаються від провідних вітчизняних виробників, таких як Xuzhou Xulun, Guizhou Qianjin, Xinjiang Kunlun та Sailun. Це гарантує надійність якості шин, забезпечує стабільність поставок і дозволяє користувачам легко отримувати сервіс та заміну локально, що робить експлуатацію безпечнішою та зручнішою.
4. На завершення: шинна система TX1304 не тільки вирішує проблему адаптації до культур завдяки «безступінчастому регулюванню», але й підкорює рельєф завдяки «професійному підбору», а також усуває занепокоєння завдяки «гарантіям від безлічі виробників», що є важливою основою її високої універсальності та ефективності.
11：TX1304 – Противаги
Передня противага (опційно): 10 × 44 кг = 440 кг
Задня противага (опційно): 2 × 164 кг = 328 кг
Важливе приміщення: залежно від типу роботи необхідно правильно збалансувати трактор відповідно до рекомендацій у посібнику з експлуатації трактора.
12：TX1304 – Переваги продукту
Гвинтовий перемикач, простий у керуванні. Підходить для багатофункціональних робіт.
Повністю шасі четвертого покоління, амортизація та пригнічення шуму, клімат-контроль з обігрівом та охолодженням, зелене скло.
Внутрішнє дзеркало заднього виду, одностороннє подвійне дзеркало заднього виду – огляд просторий.
З багатофункціональним криволінійним перемикачем: ECON – холостий хід, B – середнє навантаження, P – максимальне навантаження. Перемикання можливе під час руху залежно від навантаження трактора, що дозволяє економити паливо та знижувати експлуатаційні витрати.
Максимальна швидкість досягає 38.39 км/год.
Розширювана трансмісія 32+32+повзуча, діапазон швидкостей 0.2-38.5 км/год.
Швидкоз'ємний нижній важель для зручного під'єднання сільгоспзнарядь.
Обертається тягова пластина, що дозволяє регулювати висоту тягового гака в будь-який час.
Двигун дизельний Weichai стандарту Євро-3A.
Розширювані норми викидів (Tier).
13：TX1304 – Гарантія
Гарантійний термін становить 2 роки або 2000 мото-годин.ача платформи M5000 – TX1304
